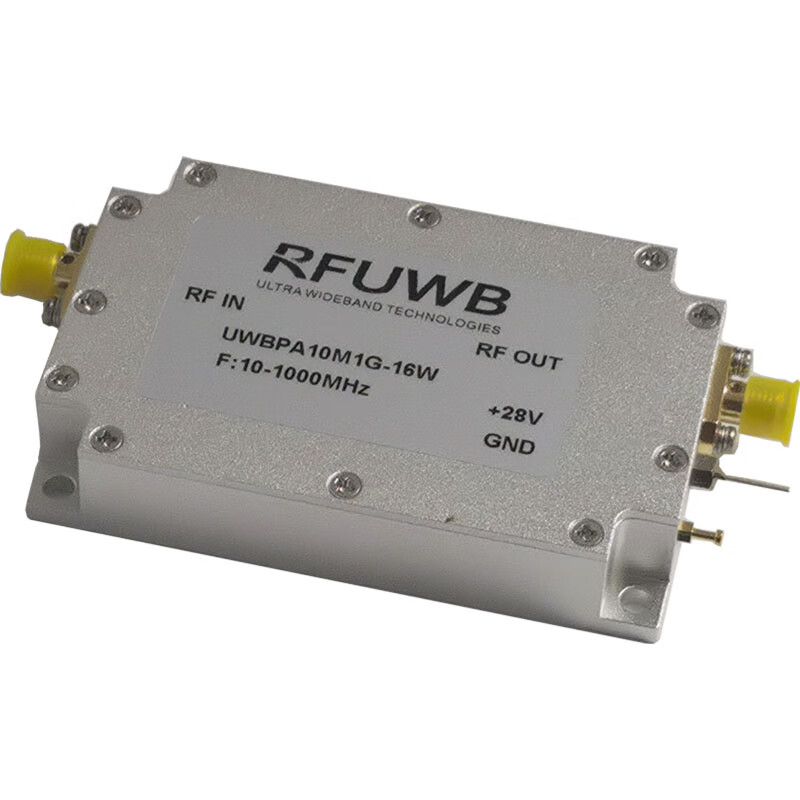

随着现代无线通信技术的迅猛发展，超宽带（UWB）通信、软件定义无线电（SDR）、以及多频段测试系统等领域对射频功率放大器（RFPA）的性能提出了更高的要求。一款能够在10MHz至1000MHz的超宽频率范围内提供稳定16W输出功率的射频功放模块，无疑是满足这些需求的关键器件之一。本文将详细介绍此类宽带射频功放模块的技术特点、应用场景以及设计挑战。

一、技术核心：宽带与高效

1. 超宽频带覆盖：10-1000MHz的频段覆盖了从短波（HF）、甚高频（VHF）到超高频（UHF）的一部分，跨度近三个十倍频程。这要求功放模块的输入/输出匹配网络、偏置电路以及晶体管本身必须具有极佳的宽带特性，确保在整个频段内具有良好的增益平坦度和驻波比。

1. 16W连续波输出功率：在如此宽的频带内实现稳定的高功率输出是核心挑战。它要求采用高性能的射频功率晶体管（如LDMOS或GaN器件），并结合先进的散热设计（如金属底座、散热鳍片或强制风冷），以确保模块在长期满负荷工作时仍能保持可靠性和寿命。

1. 优良的线性度与效率：对于UWB等复杂调制信号的应用，功放模块的线性度至关重要，以避免信号失真和带外频谱再生。高效率设计（通常在30%-60%之间，取决于工作频点）有助于降低功耗和热管理压力。模块内部通常集成了过压、过流、过温等完善的保护电路。

二、典型应用场景

1. UWB通信系统：作为超宽带脉冲信号或正交频分复用（OFDM）信号的功率放大，用于高精度定位、高速短距数据传输等场景。

1. 测试与测量：在实验室或生产线，作为信号源的后级功率增强器，用于元器件、天线、整机的性能测试、老化测试和抗干扰测试。

1. 软件定义无线电平台：为SDR提供通用的、宽带的功率放大前端，使其能够灵活工作在多个频段，满足军事、应急通信等需求。

1. 广播与通信中继：用于特定频段的调频广播、对讲机系统中继站的功率放大。

三、设计挑战与选型考量

开发或选用一款10-1000MHz 16W的功放模块，需要重点平衡以下几个方面：

• 增益与平坦度：模块在整个频段内的增益（通常为40-55dB）及其波动范围（如±1.5dB）直接影响系统性能。
• 输入/输出驻波比（VSWR）：优秀的宽带匹配设计能实现较低的VSWR（如<2.0:1），确保与前后级电路的良好连接，并承受一定程度的负载失配。
• 谐波抑制与杂散：高功率下的谐波（特别是二次和三次谐波）抑制能力是衡量功放性能的重要指标，通常需要内置低通滤波器。
• 供电与控制：多数模块采用单电源（如+28V）供电，并提供TTL电平的使能（Enable）开关控制和功率检测（Power Detection）输出。

结论

10-1000MHz 16W宽带射频功放模块代表了射频功率放大技术在高带宽、高功率、通用化方向上的重要成就。它不仅是UWB等前沿通信技术的关键组件，也是现代射频测试系统和多功能无线平台不可或缺的基础部件。随着半导体材料（如GaN）和电路设计技术的不断进步，此类功放模块的性能将进一步提升，体积和功耗将进一步优化，为更广泛的无线应用提供强大动力。
