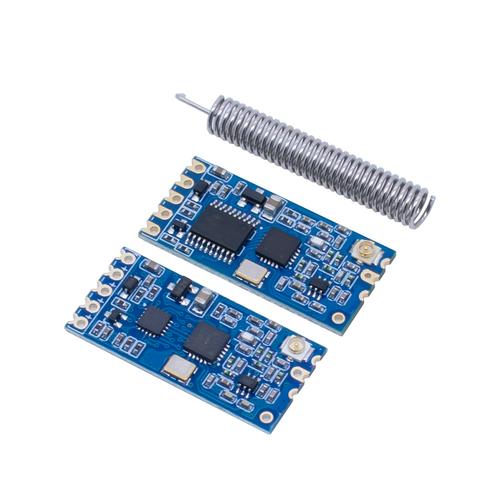

HC-12无线收发射频模块是一款基于433MHz ISM频段的低成本、高性能串口透传模块，广泛应用于物联网、远程控制和数据采集等领域。其核心设计理念是简化无线通信的开发流程，让用户能够像使用有线串口一样轻松实现无线数据传输。

一、模块核心特性与工作原理

HC-12模块本质上是一个“无线串口转换器”。它内置了微处理器和Si4463高性能射频芯片，工作在433.4-473.0MHz频段（共100个频道）。用户通过标准的UART（TTL电平）接口与之连接，发送的任何串口数据都会自动被模块打包，通过射频信号发送出去；反之，接收到的射频数据会自动还原为串口数据输出。这种“透传”模式无需用户处理复杂的射频协议和编码，大大降低了开发门槛。

其关键参数包括：

• 通信距离：在空旷地带，最大功率（100mW）下可达1000米以上，具体距离受功率、环境、天线影响。
• 工作模式：支持FU1（高速模式，最高可达5000bps）、FU2（常规模式）、FU3（省电模式）和FU4（休眠模式），用户可通过AT指令灵活切换。
• 接口：采用3.3V TTL UART，可直接与多数单片机（如STM8S003、STM32、Arduino等）连接。

二、与STM8S003微控制器的典型应用

STM8S003F3P6是一款意法半导体推出的高性价比8位单片机，以其丰富的外设和低功耗特性，常与HC-12搭配用于电池供电的无线节点。

硬件连接示意图：
`
STM8S003 HC-12模块
PA2/TX ---------> RXD
PA3/RX ---------> TXD
VCC ---------> VCC (3.3V-5V)
GND ---------> GND
`
需要注意的是，STM8S003的I/O口可耐受5V，但为保证稳定性，建议使用3.3V供电。若HC-12由5V供电，其TX引脚输出为5V TTL，直接连接STM8S003的RX引脚（5V耐受）是可行的，但反向连接时，最好在STM8S003的TX与HC-12的RX之间加一个330-470欧姆的限流电阻，或使用电平转换电路。

软件编程要点：
1. 初始化：配置STM8S003的UART（通常为9600bps, 8N1），与HC-12的默认通信速率匹配。
2. AT指令配置：上电后，可通过拉低HC-12的SET引脚进入AT指令模式，发送如“AT+B38400”更改波特率，或“AT+C001”切换频道，实现多点组网。
3. 数据收发：配置完成后，SET引脚置高，进入透传模式。此后，只需使用STM8S003的UART发送/接收函数，即可实现无线数据透明传输。

三、应用场景与优势分析

HC-12模块的典型应用包括：

• 远程传感器网络：将STM8S003采集的温度、湿度数据无线发送至中央主机。
• 无线遥控：用于航模、智能家居的遥控装置。
• 简单数传系统：在工业现场替代部分有线RS485通信。

其相较于其他射频方案（如nRF24L01+、LoRa）的优势在于：

1. 开发简便：无需深究无线通信底层，缩短项目周期。
2. 通信可靠：自动跳频和纠错机制，抗干扰能力较强。
3. 成本低廉：模块本身及配套的STM8S003方案极具成本效益。

四、实践注意事项

1. 电源滤波：为保证射频性能，模块的VCC引脚应就近并联一个100μF电解电容和一个0.1μF陶瓷电容。
2. 天线选择：务必安装合适的天线（如1/4波长弹簧天线），严禁不接天线通电发射，以免损坏射频芯片。
3. 协议制定：虽然数据是透传，但用户仍需在应用层设计简单的通信协议（如帧头、地址、校验和），以避免数据混乱。
4. 法规遵从：433MHz频段在各国使用规定不同，需注意发射功率和频点的合规性。

HC-12模块与STM8S003的组合，为开发者提供了一个稳定、易用且成本极低的无线通信解决方案。通过理解其透传机制并注意硬件设计的细节，可以快速构建出满足各种中短距离无线数据传输需求的可靠系统。
